Contactor y relé térmico de protección

En este video pueden ver la función de algunos elementos del sistema de mando: pulsadores; también podrán apreciar una breve descripción de elementos del sistema de fuerza como lo son el contactor y el relé térmico de protección.

Preocupados por el medio ambiente

Por un uso racional de la energía eléctrica y preservación del medio ambiente.

Red de alimentación y Subestación de un edifico.

El pasado 20 de Mayo del 2009, se hizo un recorrido en las cercanías de la cede temporal del SENA, con el fin de identificar los elementos que intervienen en la distribución de la energía eléctrica, para dar a conocer su importancia y el rol que desempeñan dentro del sistema de distribución, así mismo se procedió con una pequeña subestación de una edificación aledaña al complejo, a la cual tuvimos acceso por unos instantes.

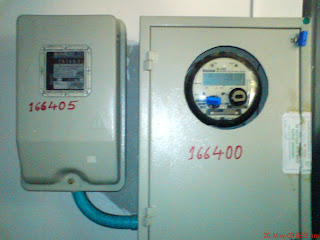

A continuación unas imágenes de la jornada:

Contactor

Automatismo

Un automatismo eléctrico es un conjunto de circuitos eléctricos o módulos cableados entre si, que forman un sistema de control único, que permite realizar una tarea con o sin la intervención del hombre, facilitando las labores y minimizando riesgos, este sistema de control acciona unos actuadores o circuito de potencia el cual se encarga de realizar la labor asignada, mediante de una serie de procesos o secuencias lóइन

Los sistemas automáticos tienen amplias posibilidades de aplicación, son muy utilizados para hacer trabajos repetitivos que revisten dificultad o peligro, o que simplemente aburriría a los humanos.
Desde la perspectiva de un empleador, un sistema automático es ideal, ya que su disposición y productividad puede ser constante, un sistema automático "no almuerza ni descansa"।

Sin embargo no hay que obviar la intervención del hombre en estos sistemas ya que es indispensable un mantenimiento constante que garantice el perfecto funcionamiento de los dispositivos, así también implementar nuevas tecnologías y procesos innovadores que sostengan el desarrollo industrial en un mercado laboral muy competitivo e industrializado

EL CIRCUITO ELÉCTRICO

Es un dispositivo de varios elementos interconectados entre si, que en conjunto, cumplen una función útil, es aquí donde la electricidad se transforma en servicios para mejorar la calidad de vida de las personas. Para que las funciones eléctricas se cumplan un diseñador debe preestablecer la disposición de los elementos que prestarán el servicio, ese diseño no se puede hacer de forma aleatoria o al azar, sino siguiendo y respetando, las diversas leyes y principios de comportamiento eléctrico con sus parámetros técnicos de interconexión.

1.1. Elementos básicos de todo circuito

• Fuente de alimentación

• conductores de energía eléctrica

• receptor de energía o carga

Las terminales de la fuente suministran o transportan una tensión ya sea A.C o D.C, la corriente sale de un borne de la fuente, pasa por un interruptor y recorre todo el circuito, alimentando cada una de las cargas conectadas, luego de tomarlas retorna a la fuente o generador a través del punto común o neutro.

El suministro de energía desde la fuente hacia el receptor depende en este caso de la posición del interruptor, ya sea cerrado o abierto

Cerrar un interruptor es energizar un o “prender” el circuito: Circuito cerrado

Abrir un interruptor es des energizar o apagar el circuito: Circuito abierto

LEY DE HOM

La intensidad de la corriente que pasa por un circuito es directamente

Proporcional al voltaje aplicado e inversamente proporcional ala resistencia

LEY DE WATT

“La potencia eléctrica suministrada por un receptor es directamente proporcional a la tensión de

la alimentación (v) del circuito y a la intensidad ( I ) que circule por él”

MAGNITUDES ELÉCTRICAS

DIFERENCIA DE POTENCIAL (VOLTAJE)

Potencial es el estado eléctrico en el que se encuentra un cuerpo. Existe diferencia de potencial cuando por intermedio de una fuente de energía se logra mantener en dos puntos cargas desiguales (por un lado carga positiva y por otro lado negativa), esta fuente de energía puede ser una batería o acumulador. Comúnmente esta diferencia de potencial se llama, tensión, voltaje o fuerza electromotriz, La tensión se representa con U, E, V, F.E.M. La unidad de medida de la tensión es el voltio.

LA CORRIENTE ELÉCTRICA

Primero que todo hay que tener claro que en un átomo los electrones que se encuentran en sus órbitas más alejadas son llamados electrones libres, y se encuentran allí porque estos electrones poseen más energía y por lo tanto han logrado escapar del campo de atracción del núcleo, éstos electrones pueden moverse fácilmente a través de un conductor el cual puede ser sólido, líquido o gaseoso, produciendo así la corriente eléctrica, para hacer saltar estos electrones de un átomo a otro se necesita de un dispositivo el cual se le llama fuente de energía. Los electrones saltan de átomo en átomo llenando los espacios que han dejado otros electrones que han abandonado el átomo.

RESISTENCIA

Es el fenómeno de que un elemento obstaculice el paso de la corriente eléctrica. En la rama de la electrónica se fabrican elementos para que presenten oposición al paso de la corriente y se conocen como resistores.
